ESP32

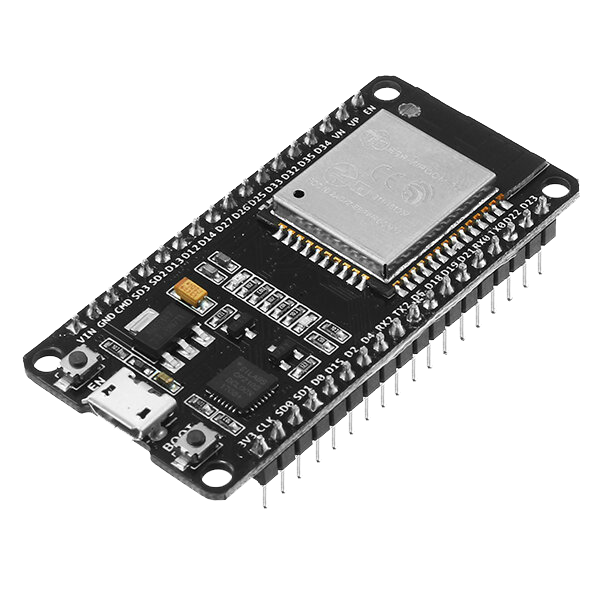

Vývojová doska s čipom ESP32 je výborná voľba pri tvorbe IoT projektov. V čipe je zabudovaný pomerne výkonný procesor s konektivitou WiFi a aj bluetooth, ktorý pracuje na frekvencií až do 240 MHz s dvojitým jadrom.
ESP32 je navrhnutá pre mobilné zariadenia, riadiace časti elektronických zariadení a aplikácie internetu vecí ( IoT ). Zapojenie má ultra nízku spotrebu energie vďaka kombinácii niekoľkých typov vlastného softvéru a možnosti dynamicky prepínať rôzne režimy výkonu.
Vypracoval Ing. Robert Roman
Parametre
- Programová pamäť - FLASH: 16 MB
- Programová pamäť - SRAM: 532 480 bytes ( 520 kB )
- Programová pamäť - EEPROM: Neobsahuje na doske.

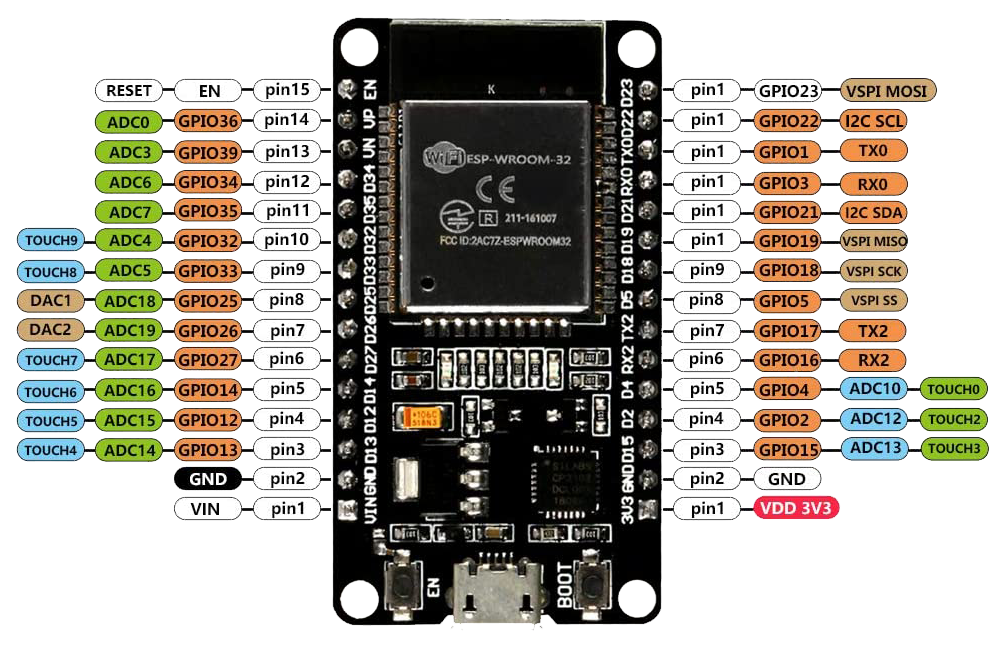

- Počet vstupov a výstupov - I / O pinov: 32 vstupov / výstupov ( programovateľných )
- Napájacie napätie: 2,2 V až 3,6 V -alebo cez USB: 5 V
- Frekvencia: 240 MHz Procesor: Dual Core Tensilica LX6 240 MHz s výkonom 600 DMIPS
Dokumentácia
- Martin Malý -- 1 diel - Porty, bajty, osembity - procesory a ich vzájomné súvislosti.
- Martin Malý -- 2 diel - Hradla, volty, jednočipy - úvod do balastenia.
- Martin Malý -- 3 diel - Dáta, čipy, procesory - rozhrania PS/2, SPI a SD pamäťová karta.
ESP32 - podrobný popis
Doska ESP32 je schopná spoľahlivo fungovať v priemyselnom prostredí s prevádzkovou teplotou v rozsahu od – 40 °C do + 125 °C. Na doske plošného spoja ESP32 sú umiestnené kalibračné obvody, ktoré dokážu dynamicky odstraňovať nedokonalosti vonkajších obvodov a prispôsobovať sa zmenám vonkajších podmienok.
ESP32 môže fungovať ako kompletný samostatný hlavný riadiaci systém alebo ako podriadené zariadenie k hostiteľskému mikrokontroléru ( MCU ), čím sa znižuje pracovné zaťaženie hlavného aplikačného procesora. Modul ESP32 môže byť prepojený s inými systémami prostredníctvom svojich rozhraní SPI / SDIO, I2C / UART alebo pomocou Wi-Fi a Bluetooth.
ESP32
Zopakujme si hlavné prednosti dosky ESP32:
- Robustný dizajn
- Veľmi nízka spotreba energie
- Hybridný Wi-Fi a Bluetooth čip
Programovanie ESP32
Vývojová doska ESP32
